Description du produit « LEGRAND - Télérupteur silencieux à vis 230V - 1P - 250V - 16 A - 1F - 1 mod - REF 412400 »
Télérupteur silencieux LEGRAND 230V - 1P - 16A - Référence 412400
Ce télérupteur silencieux LEGRAND offre une solution professionnelle pour contrôler votre circuit d'éclairage depuis plusieurs points. Conçu pour les installations électriques domestiques et tertiaires, ce télérupteur unipolaire garantit un fonctionnement fiable et silencieux.
Caractéristiques techniques du télérupteur LEGRAND
Spécifications électriques principales :
- Intensité nominale : 16A
- Tension de commande : 230V~
- Tension de service : 250V~
- Configuration : 1P (unipolaire)
- Type de contact : 1F (1 fermeture)
- Encombrement : 1 module
- Connexion : bornes à vis
Ce télérupteur LEGRAND se distingue par sa bobine silencieuse qui élimine les nuisances sonores lors des commutations. Sa conception unipolaire permet de couper uniquement la phase du circuit électrique, solution parfaitement adaptée aux installations domestiques.
Principe de fonctionnement du télérupteur
Un télérupteur est un dispositif électromécanique qui permet de contrôler l'éclairage depuis plusieurs points de commande. Contrairement à un interrupteur classique, le télérupteur fonctionne exclusivement avec des boutons poussoirs.
Comparaison des solutions d'éclairage :
- Un point : interrupteur simple
- Deux points : va-et-vient avec interrupteur double
- Trois points ou plus : télérupteur avec boutons poussoirs
La bobine du télérupteur s'active à chaque impulsion des boutons, permettant d'allumer ou d'éteindre l'éclairage alternativement. Ce système offre une grande flexibilité pour commander l'éclairage d'une cage d'escalier, d'un couloir ou de toute zone nécessitant plusieurs points de commande.
Installation et câblage du télérupteur
L'installation de ce télérupteur s'effectue dans le tableau électrique sur rail DIN. Le câblage implique le raccordement de la phase d'alimentation, du neutre pour la commande, et des poussoirs de commande.

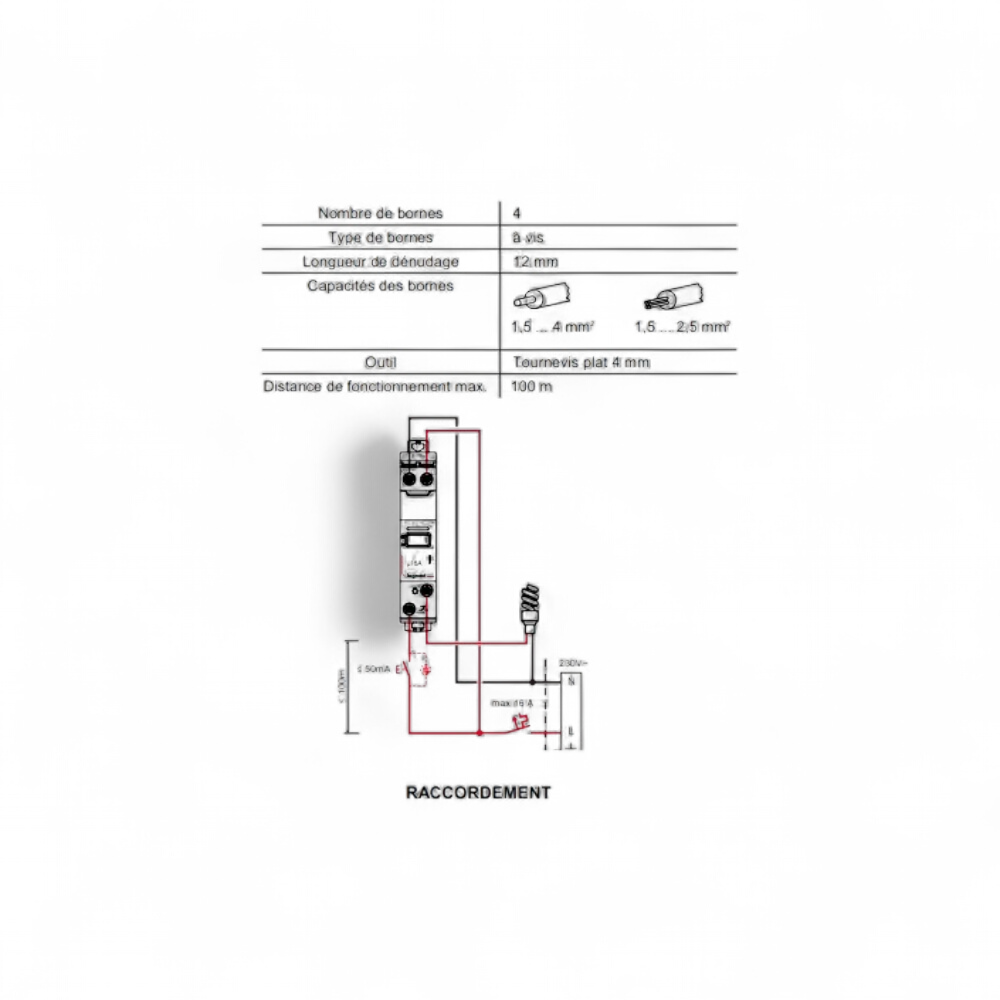

Schéma de raccordement type :
- Phase : alimentation 230V du circuit électrique
- Neutre : retour du circuit d'éclairage
- Bornes A1/A2 : raccordement des boutons poussoirs
- Contacts 1/2 : sortie vers l'éclairage
Ce télérupteur unipolaire coupe uniquement la phase, le neutre restant connecté en permanence. Pour certaines applications spécifiques nécessitant la coupure de la phase et du neutre, un télérupteur bipolaire serait requis.
Avantages du télérupteur LEGRAND
Ce télérupteur LEGRAND présente plusieurs atouts majeurs. Sa technologie silencieuse élimine les claquements audibles, particulièrement appréciable dans les zones de repos. La marque LEGRAND garantit une fiabilité éprouvée pour les installations électriques professionnelles.
Le format modulaire facilite l'intégration dans tous les tableaux électriques standards. Les bornes à vis assurent un raccordement sécurisé et durable du circuit. Sa capacité de 16A permet d'alimenter de nombreux points lumineux sur le même circuit.
Applications recommandées
Ce télérupteur convient parfaitement pour contrôler l'éclairage de cages d'escalier, couloirs, parkings ou tout espace nécessitant plusieurs poussoirs de commande. Sa version unipolaire répond aux exigences des installations domestiques standard.
Pour compléter votre installation, associez ce télérupteur avec nos coffrets LEGRAND et disjoncteurs LEGRAND pour une compatibilité parfaite et une installation homogène.
Produits complémentaires LEGRAND
Autres produits à intégrer avec ce télérupteur LEGRAND 16A :
- Coffret et Tableau LEGRAND : Retrouvez tous nos modèles triés par "Rangée"
- Disjoncteur LEGRAND : Complétez votre tableau électrique LEGRAND avec nos modules connexion automatique
Points essentiels à retenir :
- Un télérupteur fonctionne uniquement avec des boutons poussoirs
- Version unipolaire pour installation domestique, bipolaire pour applications spécifiques
- Installation modulaire dans tableau électrique ou version standard en boîtier
