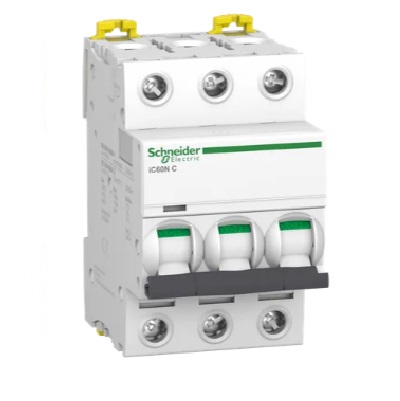

Description du produit « Disjoncteur Schneider A9F77363 iC60N 3P 63 A courbe C »
Le Schneider A9F77363 est un disjoncteur tripolaire Acti9 iC60N de 63 A à courbe C. Il protège les trois pôles du départ contre les surcharges et les courts-circuits au moyen d'un déclencheur magnétothermique.
Identifier le modèle tripolaire de 63 A
Le marquage 3P désigne trois pôles protégés avec coupure commune, sans neutre intégré. Vérifiez cette configuration, le dimensionnement des conducteurs et le courant de court-circuit présumé avant de sélectionner la référence pour votre tableau.
Montage et pouvoir de coupure
L'appareil se fixe sur rail DIN et mesure 54 mm de large, soit trois modules de 18 mm. Le pouvoir de coupure est de 6 kA Icn à 400 V alternatif selon EN/IEC 60898-1 et de 10 kA Icu à 380–415 V alternatif selon EN/IEC 60947-2. Pour comparer deux protections, conservez les mêmes conditions de tension et de norme.
La protection différentielle nécessite un dispositif distinct adapté à l'installation. Retrouvez les autres disjoncteurs Schneider Electric pour comparer les calibres et les configurations de pôles.
Caractéristiques du produit « Disjoncteur Schneider A9F77363 iC60N 3P 63 A courbe C »
- Référence fabricant : A9F77363
- Gamme : Schneider Electric Acti9 iC60N
- Calibre : 63 A ; courbe C
- Pôles : 3P, trois pôles protégés, sans pôle de neutre
- Déclencheur : magnétothermique ; différentiel non intégré
- Montage : rail DIN ; largeur 54 mm (3 modules de 18 mm)
- Pouvoir de coupure Icn : 6 kA à 400 V CA, EN/IEC 60898-1
- Pouvoir de coupure Icu : 10 kA à 380–415 V CA, EN/IEC 60947-2
