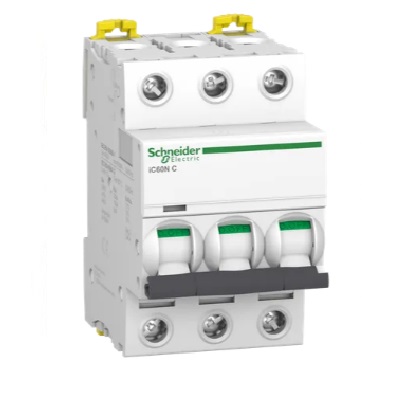

Description du produit « Disjoncteur Schneider A9F77350 iC60N 3P 50 A courbe C »
Le disjoncteur Schneider A9F77350 réunit une protection magnétothermique de 50 A, une courbe C et trois pôles protégés. Il appartient à la gamme Acti9 iC60N et s'intègre dans un tableau pour protéger un départ triphasé dimensionné en conséquence.
Vérifier le dimensionnement du départ 50 A
La commande agit simultanément sur les trois phases. Ce modèle 3P ne coupe pas le neutre. Le calibre de 50 A doit correspondre aux conducteurs et à la charge ; une augmentation de calibre demande une vérification préalable du circuit.
Montage et pouvoir de coupure
L'appareil se fixe sur rail DIN et mesure 54 mm de large, soit trois modules de 18 mm. Le pouvoir de coupure est de 6 kA Icn à 400 V alternatif selon EN/IEC 60898-1 et de 10 kA Icu à 380–415 V alternatif selon EN/IEC 60947-2. Pour comparer deux protections, conservez les mêmes conditions de tension et de norme.
La protection différentielle nécessite un dispositif distinct adapté à l'installation. Retrouvez les autres disjoncteurs Schneider Electric pour comparer les calibres et les configurations de pôles.
Caractéristiques du produit « Disjoncteur Schneider A9F77350 iC60N 3P 50 A courbe C »
- Référence fabricant : A9F77350
- Gamme : Schneider Electric Acti9 iC60N
- Calibre : 50 A ; courbe C
- Pôles : 3P, trois pôles protégés, sans pôle de neutre
- Déclencheur : magnétothermique ; différentiel non intégré
- Montage : rail DIN ; largeur 54 mm (3 modules de 18 mm)
- Pouvoir de coupure Icn : 6 kA à 400 V CA, EN/IEC 60898-1
- Pouvoir de coupure Icu : 10 kA à 380–415 V CA, EN/IEC 60947-2
