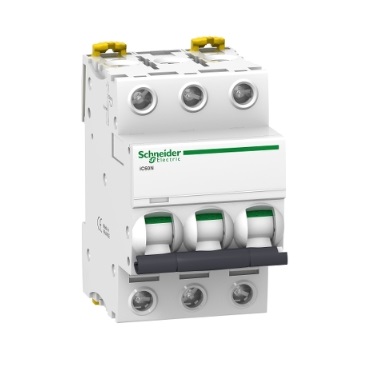

Description du produit « Disjoncteur Schneider A9F77340 iC60N 3P 40 A courbe C »
Le Schneider A9F77340 est un disjoncteur Acti9 iC60N tripolaire de 40 A à courbe C. Ses trois pôles protégés assurent la protection magnétothermique d'un départ contre les surcharges et les courts-circuits.
Intégrer une protection triphasée de 40 A
La coupure commune des trois phases facilite l'identification du départ dans le tableau. Avant de retenir ce calibre, vérifiez la section des conducteurs et la coordination avec les protections en amont ; aucun pôle de neutre n'est intégré.
Montage et pouvoir de coupure
L'appareil se fixe sur rail DIN et mesure 54 mm de large, soit trois modules de 18 mm. Le pouvoir de coupure est de 6 kA Icn à 400 V alternatif selon EN/IEC 60898-1 et de 10 kA Icu à 380–415 V alternatif selon EN/IEC 60947-2. Pour comparer deux protections, conservez les mêmes conditions de tension et de norme.
La protection différentielle nécessite un dispositif distinct adapté à l'installation. Retrouvez les autres disjoncteurs Schneider Electric pour comparer les calibres et les configurations de pôles.
Caractéristiques du produit « Disjoncteur Schneider A9F77340 iC60N 3P 40 A courbe C »
- Référence fabricant : A9F77340
- Gamme : Schneider Electric Acti9 iC60N
- Calibre : 40 A ; courbe C
- Pôles : 3P, trois pôles protégés, sans pôle de neutre
- Déclencheur : magnétothermique ; différentiel non intégré
- Montage : rail DIN ; largeur 54 mm (3 modules de 18 mm)
- Pouvoir de coupure Icn : 6 kA à 400 V CA, EN/IEC 60898-1
- Pouvoir de coupure Icu : 10 kA à 380–415 V CA, EN/IEC 60947-2
