Description du produit « Disjoncteur Schneider A9F77325 iC60N 3P 25 A courbe C »

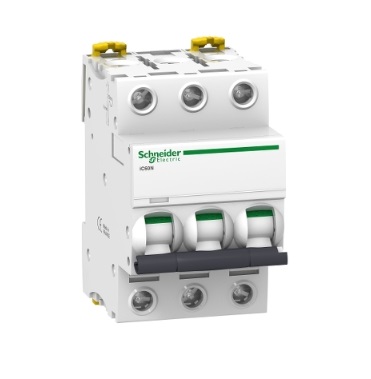

La référence Schneider A9F77325 correspond à un disjoncteur Acti9 iC60N 3P de 25 A, courbe C. Elle permet de protéger un départ triphasé dimensionné à cet effet, grâce à un déclencheur magnétothermique et à trois pôles protégés.
Préparer un départ tripolaire 25 A
Le format 3P assure la coupure commune des trois phases, sans pôle de neutre. Le calibre se choisit selon les conducteurs, la charge alimentée et les conditions de pose, et non d'après le seul encombrement disponible.
Montage et pouvoir de coupure
L'appareil se fixe sur rail DIN et mesure 54 mm de large, soit trois modules de 18 mm. Le pouvoir de coupure est de 6 kA Icn à 400 V alternatif selon EN/IEC 60898-1 et de 10 kA Icu à 380–415 V alternatif selon EN/IEC 60947-2. Pour comparer deux protections, conservez les mêmes conditions de tension et de norme.
La protection différentielle nécessite un dispositif distinct adapté à l'installation. Retrouvez les autres disjoncteurs Schneider Electric pour comparer les calibres et les configurations de pôles.
Caractéristiques du produit « Disjoncteur Schneider A9F77325 iC60N 3P 25 A courbe C »
- Référence fabricant : A9F77325
- Gamme : Schneider Electric Acti9 iC60N
- Calibre : 25 A ; courbe C
- Pôles : 3P, trois pôles protégés, sans pôle de neutre
- Déclencheur : magnétothermique ; différentiel non intégré
- Montage : rail DIN ; largeur 54 mm (3 modules de 18 mm)
- Pouvoir de coupure Icn : 6 kA à 400 V CA, EN/IEC 60898-1
- Pouvoir de coupure Icu : 10 kA à 380–415 V CA, EN/IEC 60947-2
