Les modules de commande de la marque Legrand sont le choix idéal pour une gestion optimale de vos circuits électriques.
Description et usage

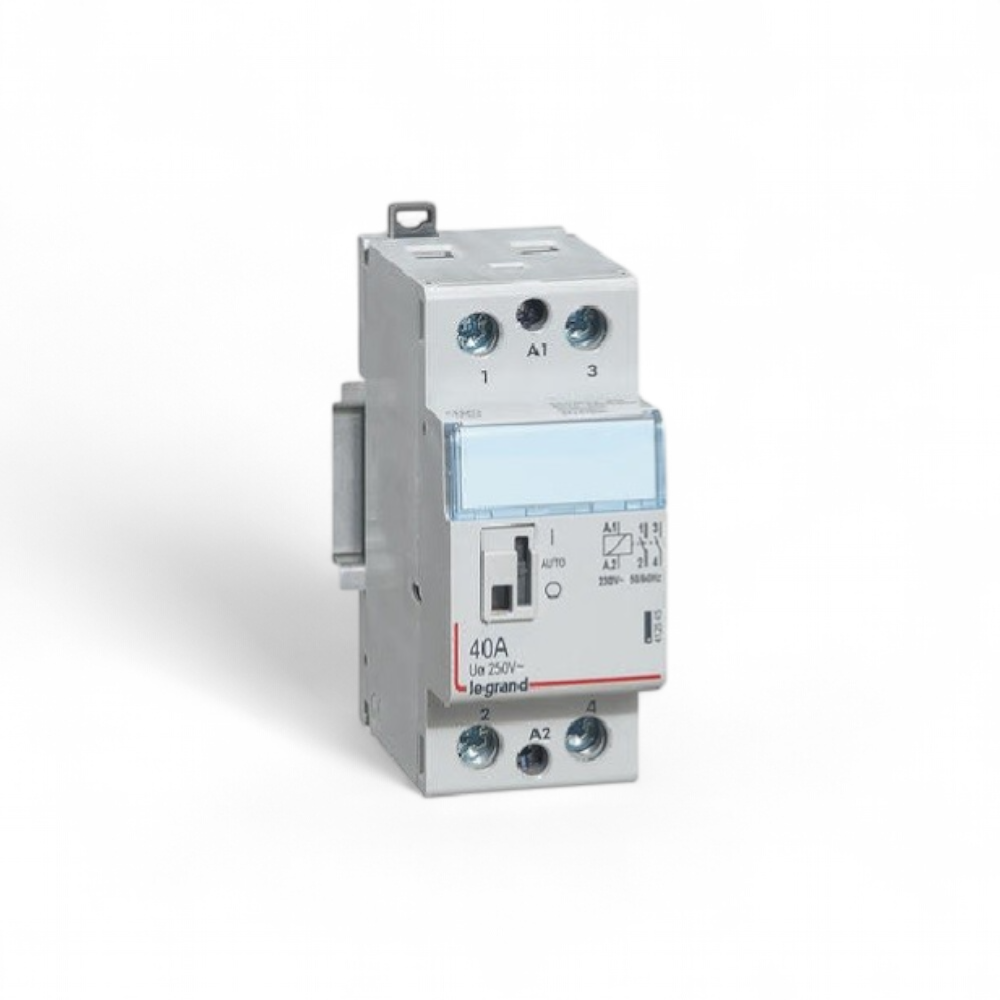

- Contacteur de puissance - Bobine 230V
- Acceptent le passage de peigne d'alimentation jusqu'à 40A
- Contacteurs à marche forcée sans retour automatique ou mise en arrêt pour assurer la fonction test et le dépannage
Données générales :
- Contacteur de puissance de type CX³
- Intensité maximum: 40A
- Type de contact : 2 F
- Nombre de modules : 2
- 2 pôles
- bobine 230V
Fixation : Sur rail symétrique EN 50-055 ou DIN 35 à l’aide de deux griffes plastique
Raccordement : Bornes de commande à vis :
- - Type de borne : à cage
- - Profondeur : 12 mm
- - Capacité (h x L) : 4,7 x 4,7 mm
- Conducteurs cuivre acceptables
- Rigide : 1 x (0,75 à 6 mm²) ou 2 x (0,75 à 2,5 mm²)
- Souple sans embout : 1 x (0,75 à 6 mm²) ou 2 x (0,75 à 2.5 mm²)
- Souple avec embout simple : 1 x (0,75 à 6 mm²)
- Souple avec embout double : 2 x (0,75 à 4 mm²)
- - Tête de vis : mixte Posidriv n° 1 et lame 4 mm
- - Type de vis : mixte M3
- - Couple de serrage mini : 0.5 Nm / maxi : 1.2 Nm conseillé : 0.8 Nm
Bornes de puissance à vis :
- - Type de borne : à cage
- - Profondeur : 14 mm
- - Capacité (h x L) : x mm
- - Conducteurs cuivre acceptables Rigide : 1 x (0,75 à 25 mm²) ou 2 x (0,75 à 10 mm²)
Souple sans embout : 1 x (0,75 à 25 mm²) ou 2 x (0,75 à 10 mm²)
Souple avec embout simple : 1 x (0,75 à 16 mm²)
Souple avec embout double : 2 x (0,75 à 16 mm²)
- Tête de vis : mixte Posidriv n° 2 et lame 6.5 mm
- Type de vis : mixte M5
- Couple de serrage mini : 1.3 Nm / maxi : 3.5 Nm / conseillé : 2.5 Nm L
