LEGRAND - Coffret Drivia 18 modules - 3 rangées - IP30 - IK05 - REF 401223

Description du produit « LEGRAND - Coffret Drivia 18 modules - 3 rangées - IP30 - IK05 - REF 401223 »

Retrouvez d'autres modules électrique de la marque Legrand à intégrer dans votre tableau électrique Legrand :

• Disjoncteur Legrand
• Disjoncteur différentiel Legrand
• Interrupteur différentiel Legrand

Coffret Saillie Legrand Drivia - 18 Modules / 3 Rangées

Référence : 401213

Le coffret Drivia 18 de chez Legrand est conçu pour simplifier la vie de l'installateur tout en offrant une finition irréprochable. Avec sa largeur étendue (18 modules contre 13 pour un coffret standard), il offre un espace de câblage latéral généreux, idéal pour les installations complexes ou domotiques.

🛠 Caractéristiques Techniques

✨ Les points forts du produit

• Espace de travail optimisé : Grâce aux 18 modules de large, vous bénéficiez de plus d'espace sur les côtés pour faire circuler les fils proprement, évitant ainsi "l'effet fouillis".
• Installation facilitée :
• Châssis extractible et inclinable pour câbler à plat sur l'établi.
• Rails DIN clipsables et déclipsables sans outil.
• Borniers de connexion : Livré avec des borniers à connexion automatique (Phase, Neutre, Terre) pour une distribution rapide et sécurisée.
• Esthétique sobre : Un design galbé qui s'intègre parfaitement dans un local technique ou un placard d'entrée.

📦 Contenu du pack

• 1 Coffret 3 rangées.
• Borniers de raccordement IP2X (Terre, Neutre, Phase).
• Obturateurs séparables par module et demi-module.
• Planche d'étiquettes pour le repérage des circuits.
• Porte-plans adhésif.

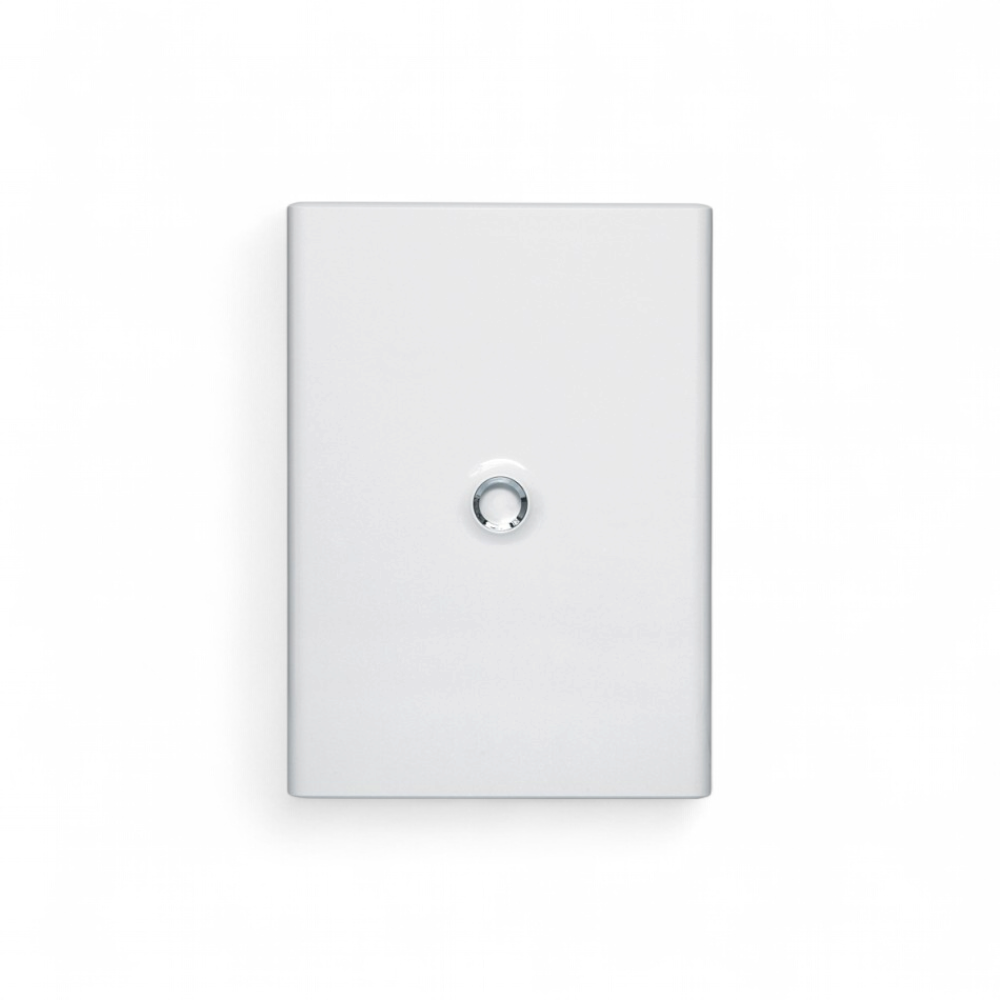

Note importante : La porte (blanche ou transparente) est vendue séparément. Elle est indispensable pour atteindre l'indice de protection IP40.

Pour respecter la norme NF C 15-100, l'équipement d'un coffret de 54 modules (3 rangées de 18) doit équilibrer la charge et assurer la sécurité des personnes. Voici une configuration type pour un logement de type T4/T5.

Configuration type NF C 15-100 (3 Rangées)

Chaque rangée doit débuter par un interrupteur différentiel 30mA. La règle impose de ne pas dépasser 8 disjoncteurs par différentiel.

⚡ Rangée 3 : Chauffage & Extérieur

Idéal pour le confort thermique et la protection spécifique.

• Pour respecter la norme NF C 15-100, l'équipement d'un coffret de 54 modules (3 rangées de 18) doit équilibrer la charge et assurer la sécurité des personnes. Voici une configuration type pour un logement de type T4/T5.

  ---

  Configuration type NF C 15-100 (3 Rangées)

  Chaque rangée doit débuter par un interrupteur différentiel 30mA. La règle impose de ne pas dépasser 8 disjoncteurs par différentiel.

• ❄️ Rangée 3 : Chauffage & Extérieur

• Idéal pour le confort thermique et la protection spécifique.
• 1 x Interrupteur différentiel 40A - Type AC (ou Type A selon besoins)
• 3 x Disjoncteurs 20A (Radiateurs électriques - max 4500W par circuit)
• 1 x Disjoncteur 20A (Chauffe-eau + Contacteur Jour/Nuit)
• 1 x Disjoncteur 10A (Volets roulants)
• 1 x Disjoncteur 20A (Circuit extérieur - conseillé sur un différentiel à part)

🛠 Récapitulatif du matériel nécessaire

• 1 x Interrupteur différentiel 40A - Type AC (ou Type A selon besoins)
• 3 x Disjoncteurs 20A (Radiateurs électriques - max 4500W par circuit)
• 1 x Disjoncteur 20A (Chauffe-eau + Contacteur Jour/Nuit)
• 1 x Disjoncteur 10A (Volets roulants)
• 1 x Disjoncteur 20A (Circuit extérieur - conseillé sur un différentiel à part)
