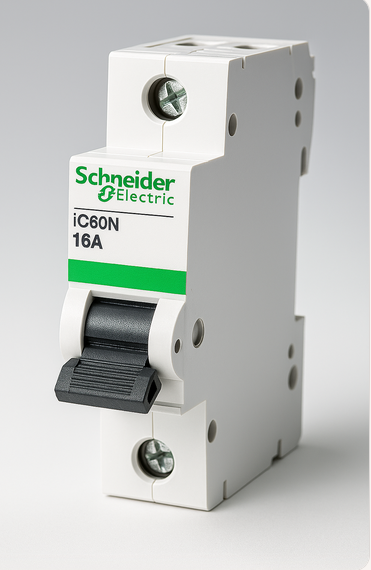

Comment choisir le bon disjoncteur pour votre installation électrique ?

Pourquoi le choix du disjoncteur détermine la sécurité de votre installation

Dans toute installation électrique moderne, le disjoncteur occupe une place centrale. Ce dispositif assure la protection des personnes et des biens en détectant instantanément les anomalies de courant. Un disjoncteur bien dimensionné prévient les risques d'incendie, protège vos appareils contre les surtensions et garantit la conformité de votre installation.

Le choix d'un disjoncteur adapté ne relève pas du hasard. Il engage votre responsabilité et conditionne la pérennité de l'ensemble du réseau électrique de votre habitation ou local professionnel.

En France, la norme NF C 15-100 impose des règles strictes concernant les dispositifs de protection. Ce guide vous accompagne pas à pas pour comprendre, choisir et installer le bon disjoncteur selon vos besoins spécifiques.

Le disjoncteur : rôle, fonctionnement et variantes

Qu'est-ce qu'un disjoncteur ?

Un disjoncteur est un appareil de protection qui coupe automatiquement le circuit électrique dès qu'une anomalie survient. Contrairement aux fusibles d'ancienne génération, ce dispositif se réarme manuellement après intervention, sans nécessiter de remplacement.

Son rôle principal ? Détecter deux types de défauts majeurs :

⚡ La surcharge : lorsque l'intensité du courant dépasse la capacité du circuit de manière prolongée

⚡ Le court-circuit : quand un contact direct entre phase et neutre provoque une montée brutale du courant

⚡ Les défauts d'isolement : dans le cas des disjoncteurs différentiels

Les avantages du disjoncteur par rapport aux fusibles sont nombreux. Fiabilité accrue, réarmement immédiat, protection sélective de chaque circuit, et sécurité renforcée pour les occupants. Chaque type de disjoncteur répond à un besoin spécifique dans l'installation électrique.

Comment fonctionne un disjoncteur ?

Le fonctionnement d'un disjoncteur repose sur deux mécanismes complémentaires logés dans un boîtier compact.

Pour les surcharges, un bilame thermique se déforme progressivement sous l'effet de l'échauffement provoqué par l'excès de courant. Au-delà d'un seuil défini par le calibre, le bilame actionne le mécanisme de coupure.

Pour les courts-circuits, un électroaimant (solénoïde) réagit instantanément à la montée brutale du courant. Cette protection magnétique déclenche la séparation immédiate des contacts mobiles et fixes, interrompant le circuit en quelques millisecondes.

La protection sélective permet d'isoler uniquement le circuit défaillant, sans affecter le reste de l'installation électrique. Cette sélectivité s'avère particulièrement utile dans les tableaux complexes.

On distingue trois grandes catégories de disjoncteurs :

• Le disjoncteur divisionnaire : protège individuellement chaque circuit (éclairage, prises, appareils spécifiques)
• Le disjoncteur différentiel : combine protection du circuit et détection des fuites de courant vers la terre
• Le disjoncteur de branchement : appelé aussi disjoncteur d'abonné, il constitue le point d'entrée de l'installation



Vérifiez que le disjoncteur choisi porte bien les marquages de conformité CE et NF. Consultez la notice du fabricant pour connaître les spécificités de connexion propres au modèle.

Les étapes d'installation détaillées

L'installation d'un disjoncteur exige méthode et vigilance. Respectez scrupuleusement l'ordre des opérations pour garantir votre sécurité.

1. Coupure de l'alimentation générale

Actionnez le disjoncteur principal (disjoncteur de branchement) pour couper totalement l'alimentation du tableau électrique. Ne vous contentez jamais de couper uniquement le circuit concerné. Vérifiez l'absence de tension avec un testeur sur les bornes du tableau avant toute manipulation.

2. Préparation de l'emplacement

Identifiez l'emplacement disponible sur le rail DIN du tableau. Clipsez le disjoncteur sur le rail en exerçant une légère pression. Vérifiez sa bonne fixation en tentant de le déplacer latéralement.

3. Préparation des conducteurs

Dénudez les fils sur la longueur recommandée par le fabricant (généralement 10 à 12 mm). Respectez le code couleur : rouge ou noir/marron pour la phase, bleu pour le neutre, vert-jaune pour la terre. La section des fils doit correspondre au calibre du disjoncteur selon la norme NF C 15-100.

4. Raccordement du disjoncteur

Raccordez d'abord l'arrivée (alimentation depuis le disjoncteur principal ou le peigne) sur les bornes supérieures. Connectez ensuite le départ vers le circuit sur les bornes inférieures. Certains modèles acceptent une connexion inversée, mais respectez les indications du fabricant.

Insérez chaque conducteur à fond dans sa borne avant de serrer fermement la vis. Un serrage insuffisant provoque échauffement et risque d'arc électrique. Un serrage excessif peut endommager le conducteur.

5. Vérification et fixation

Vérifiez visuellement chaque connexion. Aucun brin de cuivre ne doit dépasser de la borne. Testez la solidité de chaque fil en tirant légèrement dessus. Organisez le cheminement des câbles dans le tableau électrique avec des colliers si nécessaire.

6. Tests avant remise sous tension

Avant de rétablir le courant, vérifiez que le disjoncteur installé est en position OFF. Remettez progressivement le disjoncteur principal sous tension, puis activez le nouveau disjoncteur. Testez immédiatement sa fonction de déclenchement en branchant un appareil ou en simulant une surcharge légère selon les recommandations.

Pour les installations complexes, les circuits triphasés ou en cas de doute sur la conformité à la norme NF C 15-100, faites appel à un électricien certifié. L'intervention d'un professionnel qualifié garantit la sécurité et la conformité réglementaire de votre installation électrique.

Bonnes pratiques et conseils d'entretien

Un disjoncteur correctement entretenu assure une protection fiable pendant des décennies. Adoptez quelques réflexes simples pour préserver l'efficacité de vos dispositifs de protection.

Testez mensuellement la fonction de déclenchement de chaque disjoncteur en actionnant son levier. Cette manipulation vérifie la mobilité du mécanisme et prévient le grippage. Un disjoncteur qui résiste anormalement doit être remplacé.

Inspectez visuellement votre tableau tous les six mois. Recherchez les traces de surchauffe (décoloration du boîtier, odeur de brûlé), vérifiez l'absence de jeu dans les connexions, contrôlez que les fils ne présentent pas de détérioration de leur gaine.

L'organisation de votre tableau électrique facilite la maintenance et améliore la sécurité. Identifiez clairement chaque circuit avec des étiquettes précises : "Prises salon", "Éclairage chambres", "Four", "Lave-linge". Cette identification permet une intervention rapide en cas de problème.

Utilisez des colliers de serrage pour regrouper proprement les câbles selon leur section et leur destination. Un câblage ordonné prévient les erreurs lors des modifications futures et favorise la circulation de l'air, limitant l'échauffement.

Prévoyez des emplacements libres sur le rail DIN pour l'ajout futur de disjoncteurs. L'évolutivité de votre installation électrique vous évitera des travaux coûteux lors de l'ajout de nouveaux circuits.

Les consignes de sécurité restent impératives lors de toute intervention. Coupez systématiquement le courant avant d'ouvrir le tableau, travaillez avec des outils isolés et des gants de protection, maintenez le tableau fermé et hors de portée des enfants en temps normal.

Après un déclenchement de disjoncteur, identifiez toujours la cause avant de réarmer. Un déclenchement répété signale un problème sur le circuit concerné : surcharge, court-circuit, appareil défectueux ou défaut d'isolement. Ne forcez jamais un disjoncteur à rester armé.

Où acheter son disjoncteur et comment bien se faire accompagner

L'achat d'un disjoncteur ne s'improvise pas. Privilégiez les plateformes spécialisées en matériel électrique qui garantissent l'authenticité et la conformité des produits proposés.

Les distributeurs professionnels offrent plusieurs avantages décisifs. Leurs catalogues référencent tous les types de disjoncteurs, du modèle standard au dispositif spécifique pour applications particulières. Le conseil technique personnalisé vous aide à sélectionner le calibre exact, la courbe adaptée et le nombre de pôles requis.

Vérifiez que les appareils proposés portent les certifications exigées par les normes françaises : marquage CE, conformité NF C 15-100, homologation du fabricant. Les produits de contrefaçon, fréquents sur certaines plateformes généralistes, présentent des risques majeurs pour votre installation.

Un service après-vente réactif représente un atout précieux. En cas de question technique, de besoin de remplacement ou de conseil pour une extension de votre installation électrique, l'accompagnement d'experts facilite vos démarches et sécurise vos choix.

La disponibilité des produits et la rapidité de livraison comptent aussi. Une panne nécessite parfois un remplacement urgent pour rétablir rapidement la protection d'un circuit essentiel.

L'essentiel à retenir pour une installation sûre et conforme

Le disjoncteur constitue le pilier de la sécurité de toute installation électrique. Son dimensionnement engage directement la protection des personnes, la préservation des appareils et la prévention des incendies.

Le choix d'un disjoncteur repose sur des critères techniques précis : calibre adapté à la section des câbles et à la puissance des appareils, courbe de déclenchement correspondant au type de charges, nombre de pôles conforme à votre réseau électrique. Ces paramètres ne se déterminent pas au hasard mais selon les prescriptions de la norme NF C 15-100.

L'installation elle-même exige rigueur et respect des règles de sécurité. La coupure totale de l'alimentation, la vérification de l'absence de tension, le serrage correct des bornes et l'organisation méthodique du câblage conditionnent la fiabilité du dispositif.

La cohérence entre le calibre du disjoncteur, la section des conducteurs et l'intensité du courant consommé garantit une protection optimale. Un circuit de prises en 2,5 mm² protégé par un disjoncteur 20A courbe C répond aux exigences normatives pour un usage domestique standard.

L'entretien régulier de vos disjoncteurs prolonge leur durée de vie et maintient leur efficacité. Tests périodiques, inspection visuelle et identification claire des circuits participent à la sécurité globale de votre installation électrique.

La distinction entre disjoncteur et interrupteur différentiel mérite d'être rappelée. Le disjoncteur protège contre les surcharges et courts-circuits, l'interrupteur différentiel détecte les fuites de courant vers la terre. Leur association dans le tableau assure une protection complète selon la norme NF C 15-100.

Les appareils de forte puissance comme les plaques de cuisson, le chauffe-eau ou les radiateurs électriques nécessitent des disjoncteurs dédiés, dimensionnés spécifiquement pour leur consommation. Cette individualisation des circuits facilite la maintenance et limite l'impact d'un déclenchement.

La règle d'or reste simple : en cas de doute sur le type de disjoncteur à installer, sur la section des câbles à utiliser ou sur la conformité de votre installation, consultez un professionnel qualifié. L'énergie électrique ne pardonne aucune approximation.

Les prises de courant, points d'utilisation quotidiens de l'électricité, dépendent directement de la qualité de leur protection par disjoncteur. Un circuit surchargé, un calibre inadapté ou une borne mal serrée transforme ces équipements banals en sources de danger.

La capacité de coupure du disjoncteur, souvent négligée, détermine sa capacité à interrompre un court-circuit sans destruction de l'appareil. Les normes imposent des valeurs minimales (3000A en résidentiel, davantage en tertiaire) que les fabricants de référence dépassent largement.

Ce guide vous a présenté l'ensemble des connaissances nécessaires pour sélectionner, installer et entretenir vos disjoncteurs en toute sécurité. La maîtrise de ces dispositifs de protection vous permet d'appréhender sereinement l'évolution de votre installation et de garantir sa conformité aux règles en vigueur.

Les normes à respecter : la NF C 15-100 et les obligations réglementaires

La norme NF C 15-100 encadre toutes les installations électriques basse tension en France. Elle impose l'utilisation de disjoncteurs homologués et définit précisément leur dimensionnement selon chaque type de circuit.

Cette norme a rendu obligatoire l'abandon des fusibles au profit des disjoncteurs dans les installations neuves et rénovées. Les règles de câblage, l'emplacement des dispositifs de protection et les distances de sécurité sont minutieusement détaillées.

Chaque circuit doit être protégé par un disjoncteur dont l'intensité maximale correspond à la section des câbles utilisés. Un circuit d'éclairage en 1,5 mm² nécessite un calibre de 10A ou 16A maximum, tandis qu'un circuit de prises en 2,5 mm² accepte jusqu'à 20A.

Les distances d'installation répondent aussi à des règles strictes. Le tableau électrique doit être accessible, positionné à une hauteur comprise entre 0,90 m et 1,80 m du sol, et protégé des projections d'eau dans les pièces humides.

Les conséquences d'une installation non conforme à la norme peuvent être lourdes. Au-delà des risques pour la sécurité des occupants, une installation défectueuse engage votre responsabilité civile et peut entraîner un refus d'indemnisation par votre assurance en cas de sinistre. Les contrôles obligatoires lors d'une vente immobilière détectent systématiquement ces non-conformités.

Comment choisir le disjoncteur adapté à son installation

Les critères de choix essentiels

Le choix d'un disjoncteur repose sur plusieurs paramètres techniques qu'il faut maîtriser pour garantir une protection optimale de votre installation électrique.

Le calibre (intensité nominale en ampères)

Le calibre représente l'intensité maximale que le disjoncteur peut supporter en fonctionnement permanent. Ce critère fondamental doit être adapté à la fois à la section des câbles et à la puissance des appareils raccordés sur le circuit.

Un calibre sous-dimensionné provoquera des déclenchements intempestifs. À l'inverse, un calibre trop élevé ne protégera pas efficacement les câbles contre l'échauffement et expose à des risques d'incendie.

Voici un tableau récapitulatif des calibres standards et leurs usages selon la norme en vigueur :

Calibre du disjoncteur	Section des câbles	Type de circuit	Usage typique
10A	1,5 mm²	Éclairage	Points lumineux, lampes, spots
16A	1,5 mm²	Prises standards	Prises de courant usage courant (8 prises max)
20A	2,5 mm²	Prises spécialisées	Prises cuisine, 12 prises maximum par circuit
20A	2,5 mm²	Appareil dédié	Lave-linge, lave-vaisselle, congélateur
32A	6 mm²	Appareil de forte puissance	Plaque de cuisson, four électrique
40A	10 mm²	Chauffage électrique	Radiateurs, convecteurs (jusqu'à 8000W)
20A triphasé	2,5 mm²	Circuit triphasé	Moteurs, pompes, installations professionnelles

La fonction du calibre consiste donc à assurer la cohérence entre la capacité du câble et l'intensité maximale autorisée. Cette coordination garantit la protection efficace de chaque circuit électrique.

La courbe de déclenchement

Les courbes de déclenchement (B, C, D) déterminent la sensibilité du disjoncteur face aux pics de courant au démarrage des appareils.

Courbe B : déclenchement entre 3 et 5 fois l'intensité nominale. Idéale pour les circuits résidentiels standards sans appareils à fort appel de courant (éclairage, prises classiques).

Courbe C : déclenchement entre 5 et 10 fois l'intensité nominale. Recommandée pour les circuits alimentant des appareils avec moteur (réfrigérateur, lave-linge, congélateur) ou dispositifs électroniques de puissance.

Courbe D : déclenchement entre 10 et 20 fois l'intensité nominale. Réservée aux installations industrielles avec transformateurs ou moteurs nécessitant un fort appel de courant au démarrage.

Le nombre de pôles

Le type de disjoncteur se définit aussi par son nombre de pôles, adapté à la configuration de votre installation.

Unipolaire + Neutre (1P+N) : pour les circuits monophasés classiques en habitat résidentiel. Protège la phase, le neutre étant coupé simultanément.

Bipolaire (2P) : coupe simultanément phase et neutre. Obligatoire pour certains appareils et recommandé pour une sécurité renforcée.

Tripolaire (3P) : pour les installations triphasées sans neutre (moteurs industriels).

Tétrapolaire (3P+N) : installations triphasées avec neutre, fréquentes dans les bâtiments professionnels ou les grandes habitations.

Le type de montage

Le montage modulaire sur rail DIN équipe la majorité des tableaux électriques résidentiels. Ces disjoncteurs standardisés facilitent l'installation et l'évolution du tableau.

Le montage en boîtier concerne les installations extérieures, industrielles ou les disjoncteurs de forte intensité qui ne peuvent être logés dans un tableau standard.

Les marques recommandées

Le marché du disjoncteur est dominé par des fabricants reconnus pour la fiabilité de leurs dispositifs : Legrand, Schneider Electric, Hager, ABB et Siemens.

Ces marques investissent massivement dans la recherche, proposent des appareils certifiés conformes aux normes les plus exigeantes, et assurent un service après-vente réactif. Le choix de produits homologués garantit la compatibilité avec votre tableau électrique et la disponibilité des pièces de rechange.

Étapes pour installer un disjoncteur en toute sécurité

Préparation et matériel nécessaire

Avant toute intervention sur votre tableau électrique, rassemblez le matériel indispensable :

Disjoncteur adapté au circuit (calibre, courbe, nombre de pôles vérifiés) Fils électriques de section appropriée (phase, neutre, terre) Tournevis isolés et pince à dénuder Testeur de tension ou multimètre Gants isolants et équipement de protection individuelle Étiquettes d'identification des circuits Peignes de raccordement si nécessaire
