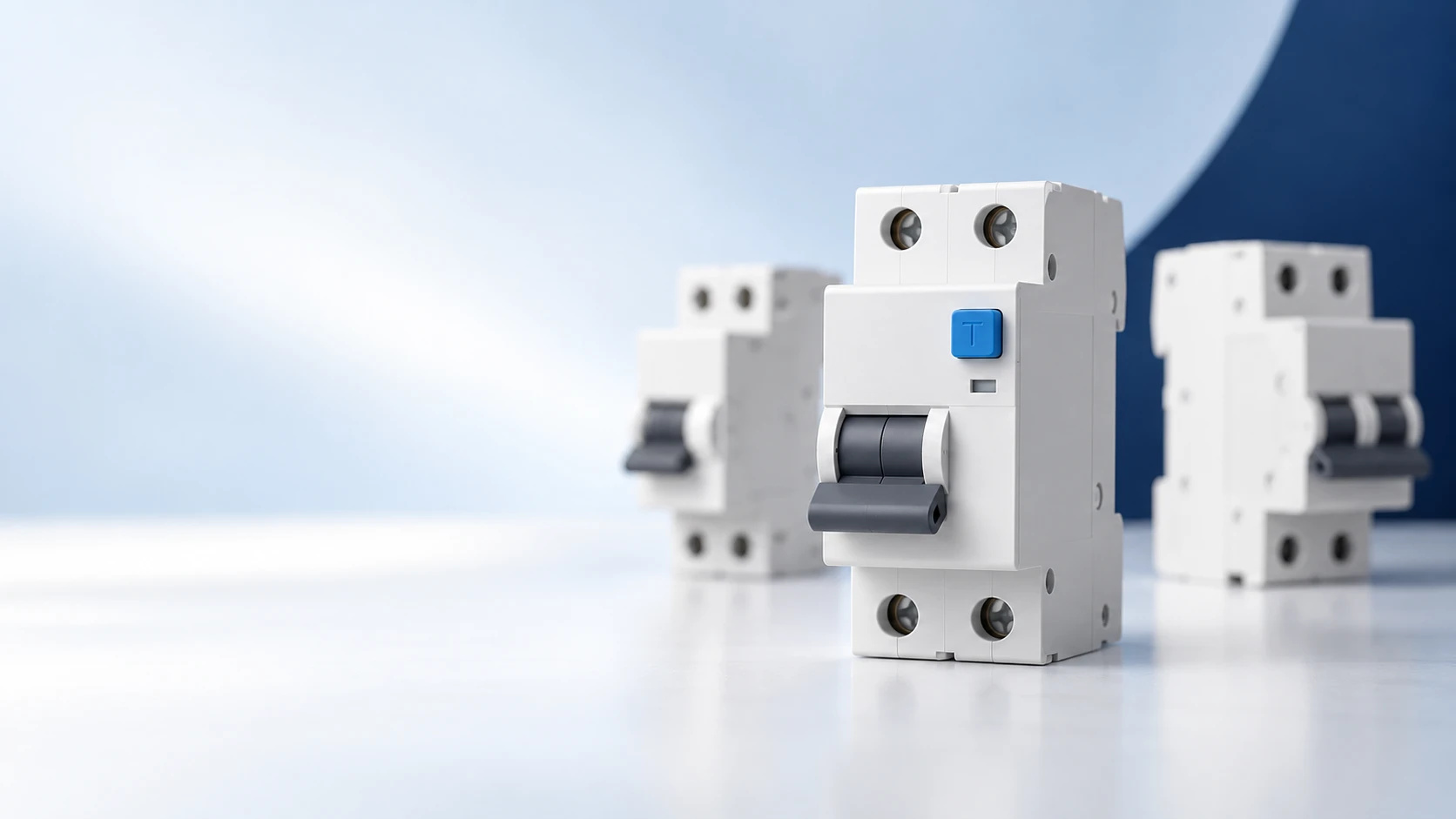

Quel interrupteur différentiel choisir pour mon tableau électrique ?

L’interrupteur différentiel a pour but de protéger des accidents électriques. Il doit répondre à des normes et à plusieurs critères.

Ainsi, nous allons voir comment le choisir pour votre habitation.





Quelle est l'utilité d'un interrupteur différentiel ?



interrupteur-differentiel-elecmarq



Logés à l’intérieur de votre tableau électrique, les interrupteurs différentiels vous protègent d’un choc électrique ou autre danger dû à un courant de fuite. Ces derniers vont contrôler que le courant qui circule est bon et qu’il n’y a pas de courant manquant.

Ainsi, si par accident vous entrez en contact avec un matériau sous tension, l’interrupteur différentiel le détectera et vous protégera en stoppant le passage du courant.





Les types d'interrupteurs



tableau-interrupteur-differentiel-materiel electrique



On distingue trois types d’interrupteurs, répondant chacun à différents usages :

  • Type AC : le type « standard » pour les prises de courant, éclairage, chauffage, etc
  • Type A : un peu plus performant il permet de protéger des circuits particuliers
  • Type F : il est conçu pour protéger les appareils électriques des micro-coupures.



L’usage de ces types d’interrupteurs est défini par la norme NFC 15-100





La Norme NFC 15-100



interupteur-differentiel-type-A-AC



Elle définie les règles de sécurité des installations électriques depuis 1956, évoluant avec le temps. Elle délimite ainsi le nombre et l’intensité des interrupteurs différentiels.

Depuis l’amendement A5 du 27 novembre 2015, c’est la taille de l’installation électrique qui sert de jauge (surface du logement auparavant).

La Norme NFC 15-100 impose les règles suivantes :

  • Un interrupteur différentiel ne peut protéger que 8 circuits électriques maximum
  • Les circuits « éclairage » et « prise de courant » doivent être répartis sur au moins deux interrupteurs différentiels
  • Les circuits plaque de cuisson, lave-linge et prise de recharge pour véhicule électrique doivent être protégés par un différentiel de type A.
  • Pour les autres circuits, vous pouvez installer un type A ou AC, bien que ce dernier soit souvent privilégié.
  • Le différentiel F assure la protection des appareils électriques sensibles aux micro-coupures tel que les appareils informatiques, votre système d’alarme, votre congélateur, etc.





Quel calibrage choisir



calcul-intensite-_interrupteur-differentiel-amont-aval



Un interrupteur différentiel est caractérisé par une valeur seuil : la sensibilité, qui se mesure en milli-Ampères (mA).

La sensibilité doit-être de 30mA maximum. Ainsi, une différence d’intensité supérieure à cette valeur entrainera la coupure du courant.

Si cette sensibilité reste toujours la même, il reste à déterminer l’intensité maximale en ampères (A) que doit pouvoir supporter votre interrupteur différentiel.

Pour ce faire, il existe deux possibilités :

  • Calibre en fonction de l’amont : le calibre de l'interrupteur différentiel doit être supérieur au calibre du disjoncteur de branchement EDF de votre installation.
  • Calibre en fonction de l’aval : il faudra pour cela effectuer un calcul. Le calibre de l’inter différentiel sera supérieur ou égal à la somme des calibres des disjoncteurs alimentant le chauffage direct, le chauffe-eau et la prise de recharge de véhicule électrique + 0,5 fois la somme des disjoncteurs alimentant les autres circuits.





Pour résumer





Ainsi, le choix de vos interrupteurs différentiels devra répondre à trois critères indispensables :

1 : Le respect de la norme NFC 15-100

2 : Le type adapté à l’usage du ou des courants associés

3 : Le calibrage, adapté à votre logement



Retrouvez les interrupteurs différentiels des plus grandes marques sur notre boutique en ligne.
