Interrupteur différentiel et disjoncteur différentiel : Quelles caractéristiques les différencies ?

Interrupteur différentiel ou disjoncteur différentiel :

Ces deux éléments jouent un rôle considérable dans la protection de vos installations électriques, mais ils jouent un rôle fondamentale dans votre protection contre les chocs électriques et les fuites de courant.

Nous allons voir le rôles du disjoncteur différentiel et celui de l'interrupteur différentiel.

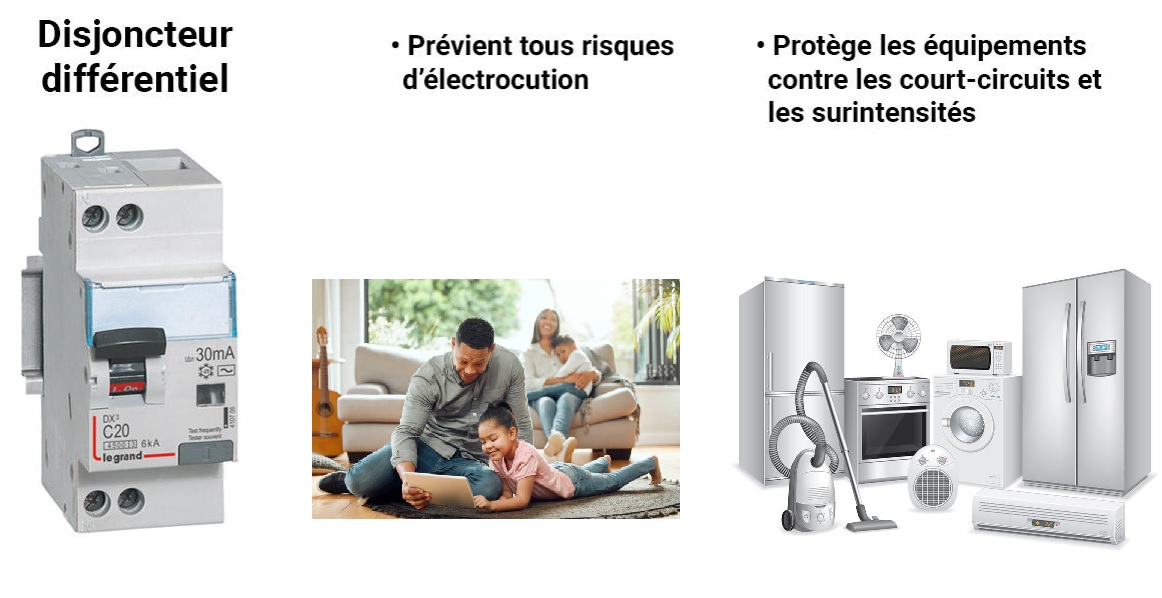

Le rôle du disjoncteur différentiel

Il est important de noter que le disjoncteur différentiel est associé à une prise de terre. Son rôle est de protéger les personnes contre les contacts indirects. Il est également utilisé pour protéger les appareils électriques tels que, l'électroménagers, les groupes de climatisation, les machines-outils, etc.

Le disjoncteur différentiel possède une fonctionnalité supplémentaire : la protection magnétothermique.

Il s'agit d'un dispositif qui dispose de deux systèmes permettant de détecter :

• Les surchages de courant dans un circuit
• La présence de court-circuits

​

Le rôle principal du disjoncteur différentiel est d'assurer la sécurité électrique d'un bâtiment en coupant l'alimentation électrique. Il regroupe deux fonctions essentielles, celles de l'interrupteur différentiel et du disjoncteur, afin de protéger contre les fuites de courant, les surcharges et les courts-circuits.

Le disjoncteur différentiel est un composant essentiel du tableau électrique, dont l'utilisation est importante pour garantir la sécurité des biens et des individus. Lors de l'installation d'un disjoncteur différentiel, il est important de choisir avec soin son calibre :

Les différents calibres :

• De 10 à 16 A pour un circuit d’éclairage
• De 16 à 20 A pour un circuit de prises électriques
• De 20 A pour un circuit de 4 600 W maximum
• De 32 A pour un circuit de 7 360 W maximum
• De 40 A pour un circuit de 9 200 W maximum

​

Le disjoncteur différentiel compare le flux d'intensité électrique entrant et sortant de l'installation. Si la différence dépasse le seuil de déclenchement du différentiel souvent fixé à 30 mA, le disjoncteur s'active et coupe l'alimentation.

Cet appareil complète le rôle du disjoncteur d'abonné, se trouvant au niveau du compteur électrique, qui s'active à des niveaux de déclenchement bien plus élevés.

La norme NFC 15-100 impose l’utilisation de disjoncteurs de protection lors de rénovations ou de nouvelles constructions. Il est placé dans le tableau électrique en tête de rangée.

Comment installer et brancher un disjoncteur différentiel ?

Avant toute chose, assurez-vous que le courant soit bien coupé au niveau du tableau électrique, en mettant le disjoncteur d'abonné en position "Off".

Pour brancher un disjoncteur différentiel 30mA, décalez soigneusement les modules du tableau pour libérer au moins deux places, de manière à avoir les dimensions d'un disjoncteur différentiel classique.

Débranchez les peignes qui alimentent la rangée, puis faites glisser l'ensemble sur le rail vers la droite.

Le disjoncteur différentiel doit être installé en tête de rangée. Connectez les câbles d'alimentation générale au disjoncteur différentiel 30mA : le fil neutre (bleu) sur la borne N et le fil de phase (rouge, noir ou marron) sur la borne L.

Raccordez les disjoncteurs divisionnaires au disjoncteur différentiel grâce au peigne d'alimentation. Vous pouvez maintenant tester le disjoncteur en utilisant le bouton test marqué d'un "T".

Pour cela, remettez le disjoncteur d'abonné en position "On" et actionnez également le disjoncteur différentiel sur "On". Il est important de noter que la procédure de remplacement d'un disjoncteur différentiel est la même.

Si vous n'êtes pas sûr de la mise en place de votre disjoncteur différentiel, n'hésitez pas à faire appel à un professionnel qui saura intervenir en toute sécurité et garantir une installation conforme aux normes NF C 15-100.

                                       Le rôle de l'interrupteur différentiel

L’interrupteur différentiel est utilisé pour la protection des personnes contre les risques d’électrocution. Il coupe le courant sur le circuit où il détecte une fuite accidentelle de courant (vers la terre ou vers d'autres éléments conducteurs)

Pour bien choisir l'intensité ou le calibre de son interrupteur différentiel il faut respecter deux règles :

• La règle de l'Amont : l'intensité de chaque interrupteur différentiel doit être supérieure ou égale au calibre du disjoncteur d'abonné.

• La règle de l'Aval : sur une même rangée du tableau électrique l'intensité de l'interrupteur différentiel doit être supéreiure ou égale à 1 fois la somme des intensités des disjoncteurs alimentant les circuits, chauffage, chauffe-eau et prise de recharge véhicule électrique, + 0.50 fois  la somme des intensités des disjoncteurs des autres circuits.

​

Exemple de calcul sur 1 rangée de tableau électrique avec la règle de l'aval

                                                                                    Total     33A

Il vous faut donc installer un interrupteur différentiel de 40 A tel que la référence Legrand 411632

La règle la plus fréquemment utilisée par les professionnels est la règle de l'amont. En effet, le disjoncteur de branchement ayant un calibre maximal de 60A , conformité Enedis, simplifie le choix de l'interrupteur différentiel - il sera de 63A.

Il existe plusieurs types d’Interrupteur différentiel :

Interrupteur différentiel de type AC tel que la référence Legrand 411611

• Rôle : Le plus standard, destiné à la protection de la majorité des circuits.
• Fonction : Détecte les fuites de courant (différence entre l’intensité entrante et sortante) et coupe le circuit en cas de danger.
• Applications : Convient pour les circuits, prises de courant, éclairage, etc.

​

Interrupteur différentiel de type A tel que la référence Legrand 411617

• Rôle : Plus performant, destiné à la protection des circuits spécialisés.
• Fonction : Détecte les courants de fuite alternatifs et continus, ainsi que les surintensités.
• Applications : Idéal pour les circuits dédiés à des appareils spécifiques tels que plaques de cuisson, lave-linge, etc.

​

Interrupteur différentiel de type F tel que la référence Legrand 411592

• Rôle : Haut pouvoir immunitaire (Hpi), adapté aux environnements sensibles. (Informatique, alarme, etc)
• Fonction : Détecte les courants de fuite alternatifs et continus, avec une sensibilité accrue.
• Applications : Recommandé pour les installations où la stabilité du courant est essentielle.

​

Bon à savoir : le cas des tableaux de plusieurs rangées

Si le tableau électrique est constitué de plusieurs rangées de rails, il est possible de relier ces disjoncteurs différentiels entre eux à l’aide de peignes verticaux. Ils doivent cependant être assemblés avant d’être mis en place.

Un peigne horizontal doit ensuite être utilisé pour raccorder les bornes supérieures des appareils modulaires à votre disjoncteur différentiel.

Le respect de la norme NFC 15-100

La norme NF C 15-100 impose des règles et des obligations en matière d’installation d'interrupteur différentiel :

• Vérifiez que votre tableau électrique dispose d’assez d’espace libre sur le rail qui doit accueillir le dispositif, c’est-à-dire de modules disponibles pour que le disjoncteur différentiel puisse être installé.​

​

• Soyez vigilant au fait que votre interrupteur différentiel ne doit pas être relié à plus de 8 disjoncteurs.​

​

• Son intensité doit également correspondre à la réglementation.​

​

Le disjoncteur différentiel est plus qu’essentiel dans votre installation électrique. De lui dépendent la sécurisation du système et votre protection contre les risques d’électrisation. C’est pourquoi son installation doit être confiée à une personne compétente pour une sécurité et une tranquilité assurées.

Vous devez installer obligatoirement deux interrupteurs différentiels 1type A et 1 type AC dans votre tableau électrique.

Un même interrupteur différentiel ne pas protéger plus de 8 circuits !
